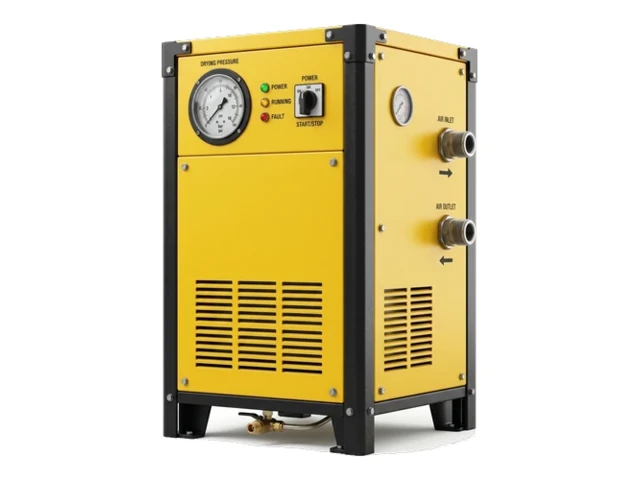

При сжатии атмосферного воздуха компрессором, содержащиеся в нем водяные пары конденсируются, превращаясь в разрушительную для оборудования воду. Для полного удаления влаги из пневмосети турецкий завод OZEN Kompresor выпускает серию высокоэффективных рефрижераторных осушителей. Модель OZEN ODRE 100 с пропускной способностью 1660 л/мин (1.66 м³/мин) и максимальным рабочим давлением 16 бар предназначена для надежной защиты пневматического инструмента, клапанов и станков от коррозии и гидроударов.
Термодинамика охлаждения и точка росы +3°C
Принцип работы осушителя OZEN ODRE 100 основан на жестких законах термодинамики. Горячий и влажный сжатый воздух из компрессора (прошедший через ресивер) поступает в теплообменник осушителя. Встроенный фреоновый контур (компрессор хладагента) охлаждает проходящий воздух до температуры +3°C. При таком резком охлаждении вся влага, находящаяся в воздухе в виде пара, переходит в жидкое состояние (конденсируется).
Образовавшийся конденсат автоматически отводится из системы через электронный дренажный клапан без потерь сжатого воздуха. Стабильное поддержание точки росы на уровне +3°C (соответствует 4 классу чистоты по содержанию воды согласно ISO 8573-1) гарантирует, что в цеховой магистрали никогда не образуется жидкая влага, если температура в помещении не опускается ниже этого значения.
Интеграция OZEN ODRE 100 в промышленную пневмосеть
Пропускная способность 1.66 м³/мин делает этот осушитель идеальным дополнением для винтовых компрессоров мощностью 11-15 кВт. Аппарат находит широкое применение в следующих сферах:
- Металлообработка: Защита дорогостоящих пневматических клапанов и цилиндров в токарно-фрезерных центрах с ЧПУ от заклинивания из-за ржавчины.
- Малярные и кузовные цеха: Исключение попадания капель воды в краскопульт (предотвращение кратеров и брака при покраске автомобилей).
- Деревообработка: Защита пневмоприжимов форматно-раскроечных станков от замерзания влаги при перепадах температур в цеху.
- Упаковочные линии: Стабильная работа пневматической автоматики фасовочных машин (без образования водно-масляной эмульсии).
Конструкция теплообменника и фреоновый контур
В осушителе OZEN ODRE 100 применен передовой алюминиевый теплообменник типа "3-в-1" (воздух-воздух и воздух-хладагент в едином блоке). В первой секции входящий горячий воздух предварительно охлаждается встречным потоком уже холодного сухого воздуха, выходящего из аппарата. Это гениальное техническое решение снижает тепловую нагрузку на фреоновый компрессор почти на 50%, обеспечивая радикальную экономию электроэнергии.
Аппарат заправлен экологически безопасным хладагентом (фреоном), не разрушающим озоновый слой. Интеллектуальный контроллер управляет вентилятором охлаждения конденсатора, поддерживая оптимальное давление кипения фреона даже при изменении температуры в компрессорной комнате.
Преимущества осушителя OZEN ODRE 100 (1.66 м³/мин)
- Стабильная точка росы (+3°C): Гарантированная защита заводского оборудования от образования конденсата и ржавчины.
- Энергоэффективный теплообменник 3-в-1: Снижение затрат на электроэнергию (потребление всего около 0.4 кВт).
- Работа при высоком давлении: Аппарат выдерживает давление в магистрали до 16 бар.
Частые вопросы о OZEN ODRE 100
Осушитель OZEN ODRE 100 необходимо устанавливать строго после магистрального воздушного ресивера. Ресивер служит первой ступенью охлаждения (в нем выпадает до 60% влаги), что значительно облегчает работу осушителя и предотвращает гидравлические удары по теплообменнику аппарата.
Обязательно. Перед осушителем (на входе) должен стоять фильтр грубой очистки (от пыли и крупных капель масла), чтобы не забить тонкие каналы алюминиевого теплообменника. После осушителя (на выходе) ставятся фильтры тонкой очистки для окончательного удаления паров масла.
Осушитель оснащен встроенным автоматическим клапаном сброса конденсата (по таймеру или емкостному датчику). Механику нужно лишь вывести гибкую трубку от клапана в канализацию или в масловлагоразделитель.
Рефрижераторные осушители предназначены для работы в отапливаемых помещениях (температура окружающей среды от +5°C до +45°C). При отрицательных температурах вода в теплообменнике замерзнет и разорвет алюминиевый блок изнутри.
