Принцип работы и фреоновый контур рефрижераторного осушителя
Влага в пневматической магистрали — главный фактор ускоренного износа оборудования. Сжатие воздуха в винтовой блоке приводит к выпадению масляно-водной эмульсии. Удаление жидкости основано на физическом процессе конденсации влаги при принудительном охлаждении потока экологически безопасным хладагентом (R134a или R407C).
Очистка воздуха в рефрижераторном осушителе делится на три последовательных этапа:
- Предварительный теплообмен «воздух-воздух»: Горячий сжатый поток из компрессора (+40...+60 °C) поступает в первичный блок, где отдаёт тепло выходящему сухому воздуху. Это понижает нагрузку на холодильный контур на 30–35% и исключает запотевание внешних трубопроводов.
- Испарительное охлаждение «воздух-хладагент»: Воздух проходит через пластинчатый испаритель из нержавеющей стали, где охлаждается фреоном до стабильной точки росы +3 °C. Водяной пар мгновенно переходит в жидкое состояние.
- Центробежная сепарация и автоматический сброс: Встроенный влагоотделитель отсекает сконденсированные капли воды и масла. Накопленная эмульсия выводится наружу через электронный конденсатоотводчик без уноса сжатого воздуха из магистрали.
Математическая модель расчёта пропускной способности
Паспортный расход воздуха (Vном) фиксируется при нормальных заводских условиях: рабочее давление 7 bar, температура входящего воздуха +38 °C, температура цеха +35 °C. При изменении рабочих параметров фактическая пропускная способность рассчитывается по инженерной формуле:
Vфакт = Vном × F1 × F2 × F3
Где F1 — коэффициент давления в магистрали, F2 — коэффициент температуры входящего воздуха, F3 — коэффициент температуры в компрессорной.
Таблица поправочных коэффициентов для подбора:
| Давление (bar) | F1 | Температура входа (°C) | F2 | Температура цеха (°C) | F3 |
|---|---|---|---|---|---|
| 5 | 0.85 | +30 | 1.12 | +25 | 1.15 |
| 7 | 1.00 | +38 | 1.00 | +35 | 1.00 |
| 9 | 1.08 | +45 | 0.82 | +40 | 0.88 |
| 11 | 1.14 | +50 | 0.70 | +45 | 0.74 |
Инженерный запас: В летний период при нагреве воздуха на входе до +45 °C и температуре в цехе +40 °C итоговый коэффициент снижается до 0.72. Чтобы обеспечить полный объем воздуха от винтового компрессора мощностью 22 кВт (3.6 м³/мин), осушитель выбирается с пропускной способностью не менее 5.0 м³/мин.
Технические характеристики линейки Xeleron YQ
Модельный ряд промышленного бренда Xeleron включает рефрижераторные осушители с пропускной способностью от 1200 л/мин до 35 000 л/мин:
- Xeleron YQ-012AH: 1200 л/мин (1.2 м³/мин), 11 bar, точка росы +3 °C. Сопряжение с компрессором 7.5 кВт.
- Xeleron YQ-017AH: 1700 л/мин (1.7 м³/мин), 11 bar. Сопряжение с компрессором 11 кВт.
- Xeleron YQ-025AH: 2500 л/мин (2.5 м³/мин), 11 bar. Сопряжение с компрессором 15 кВт.
- Xeleron YQ-032AH / YQ-040AH: 3200–4000 л/мин (3.2–4.0 м³/мин), 11 bar. Для установок 22 кВт.
- Xeleron YQ-065AH: 6500 л/мин (6.5 м³/мин), 11 bar. Для установок 30 кВт и 37 кВт.

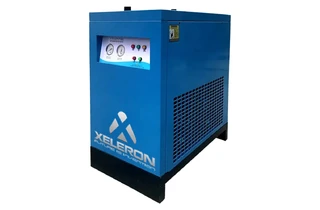

- Xeleron YQ-090AH: 9000 л/мин (9.0 м³/мин), 11 bar. Сопряжение с мощностью 45 кВт и 55 кВт.
- Xeleron YQ-135AH: 13 500 л/мин (13.5 м³/мин), 11 bar. Для центральных компрессоров 75 кВт.
Области применения и инженерная защита оборудования
Рефрижераторная сушка воздуха предотвращает коррозийный износ пневматических приводов и брак готовой продукции:
- Защита металлообрабатывающих ЧПУ-станков: Капельная влага смывает консистентную смазку из цилиндров, что приводит к задирам зеркала гильзы и заклиниванию золотников. Осушение до +3 °C полностью устраняет жидкую фазу.
- Покрасочные посты и малярные камеры: Масляная эмульсия создаёт кратеры и кракелюр на лакокрасочном покрытии. Установка осушителя гарантирует гладкую адгезию эмали.
- Пескоструйные работы: Влажный воздух комкует купершлак и кварцевый песок, вызывая забивание дозирующих сопел. Осушитель стабилизирует подачу абразива.
Схема обвязки оборудования в компрессорной
Для сохранения ресурса теплообменника строго соблюдают технологический порядок монтажа:
- Винтовой компрессор (мощность 7.5 кВт — 75 кВт).
- Воздушный ресивер (первичный отвод тепла и оседание капельного конденсата).
- Магистральный фильтр предварительной очистки 5 мкм (защита пластин испарителя от нагара).
- Рефрижераторный осушитель (охлаждение до +3 °C и сброс воды).
- Магистральный фильтр тонкой очистки 0.01 мкм (улавливание остатков масла).
Часто задаваемые вопросы (FAQ)
1. Можно ли монтировать рефрижераторный осушитель в неотапливаемом ангаре?
Нет. Установка предназначена для помещений с температурой воздуха не ниже +5 °C. При отрицательной температуре конденсат внутри теплообменника замерзнет, разорвёт нержавеющие пластины и разрушит фреоновый контур. В неотапливаемых цехах ставят адсорбционные осушители с точкой росы -40 °C.
2. Каковы потери сжатого воздуха при работе рефрижераторного осушителя?
Потери равны 0%. В отличие от адсорбции безнагревной регенерации (где теряется 12–15% объема), рефрижераторный осушитель сбрасывает наружу только жидкий конденсат через автоматический электронный клапан.
3. Почему выходящий из осушителя воздух остается теплым?
Благодаря внутреннему теплообменнику «воздух-воздух» выходящий поток подогревается от входящего горячего воздуха. Это сохраняет температуру магистрали и предотвращает выпадение конденсата на внешней поверхности уличных труб.
4. Как часто требуется обслуживать фреоновый контур?
Фреоновый контур герметичен и не требует заправки при отсутствии утечек. Главное требование к сервису — раз в месяц очищать наружный радиатор конденсатора от цеховой пыли продувкой сжатым воздухом.
5. Подходит ли точка росы +3 °C для лазерной резки?
Для стандартной раскройной резки конструкционных сталей воздуха с точкой росы +3 °C достаточно. Для лазерных комплексов прецизионного класса с оптикой высокой мощности рекомендуется адсорбционный метод (-40 °C).
