Для бесперебойного снабжения сжатым воздухом энергоемких производств, сталелитейных заводов и линий транспортировки сыпучих материалов требуется тяжелое компрессорное оборудование. Винтовые маслозаполненные компрессоры с производительностью 24 м³/мин (24 000 литров в минуту) обеспечивают колоссальный запас мощности для компенсации пиковых расходов воздуха в цехах. Машины этого класса спроектированы для круглосуточной непрерывной эксплуатации, обладая повышенным моторесурсом и исключительной стабильностью термодинамических параметров.
Конструктивные особенности и прямой привод

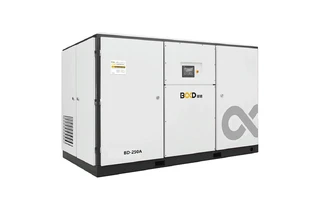

Для сжатия 24 кубических метров воздуха каждую минуту компрессоры оснащаются мощными асинхронными электродвигателями или синхронными моторами на постоянных магнитах (PMSM) мощностью порядка 132 – 160 кВт. Вся конструкция базируется на усиленной раме с закрытым шумопоглощающим кожухом, который минимизирует акустическую нагрузку в компрессорной станции до 72-75 дБ.
Передача крутящего момента реализована через прямой коаксиальный привод с упругой муфтой. Такая компоновка полностью исключает проскальзывание, свойственное ременным передачам, и передает 99.9% мощности на винтовой блок. Огромные роторы с прецизионным асимметричным профилем вращаются на низких оборотах, что резко снижает износ подшипников SKF, температуру сжатия и гарантирует наработку до первого капитального ремонта свыше 40 000 часов.
Применение компрессоров 24 м³/мин в промышленности
Оборудование данной мощности предназначено для крупных потребителей, где недопустимы просадки давления. Основные отрасли применения:
- Тяжелая металлургия и литейные цеха: Питание формовочного оборудования, обдув отливок и работа мощных пневмоцилиндров.
- Горно-обогатительные комбинаты (ГОК): Обеспечение работы систем пневмотранспорта руды, флотационных машин и бурового инструмента.
- Нефтехимическая отрасль: Подача воздуха КИПиА, процессы смешивания и транспортировки технических газов и жидкостей.
- Электростанции (ТЭЦ, ГРЭС): Работа пневматических золоудалителей и систем управления задвижками.
Термодинамика сжатия и физика подбора оборудования
При подборе компрессора необходимо руководствоваться законами термодинамики: увеличение рабочего давления в пневмосети требует пропорционального увеличения мощности привода для сохранения той же производительности. Модель мощностью 132 кВт обеспечит генерацию 24 м³/мин при давлении 8 бар. Однако для получения тех же 24 кубов на давлении 10 бар потребуется машина с двигателем на 160 кВт. Ошибка в расчетах приведет к нехватке сжатого воздуха на участках.
Огромный расход воздуха (400 литров в секунду) требует установки буферных емкостей. Воздушные ресиверы общим объемом не менее 4000–6000 литров обязательны для сглаживания пульсаций давления и предотвращения частых переходов компрессора в режим холостого хода, что критически важно для защиты двигателя от перегрева.
Система подготовки воздуха и микропроцессорный контроль
Впрыск масла в камеру сжатия отводит выделяющееся тепло, герметизирует зазоры и смазывает роторы. Встроенная многоступенчатая система сепарации гарантирует, что остаточное содержание масла на выходе не превысит 3 ppm. Для охлаждения системы используется массивный теплообменник с независимым приводом вентилятора. Для получения сухого и очищенного по классу ISO 8573-1 воздуха в магистраль после компрессора монтируется промышленный рефрижераторный осушитель и блок магистральных фильтров.
ПЛК-контроллер с расширенным функционалом непрерывно анализирует состояние станции. На цифровой дисплей выводятся данные о температуре, давлении нагнетания, наработке часов. Интеллектуальная автоматика интегрируется в АСУ ТП предприятия по протоколам Modbus/RS485, обеспечивая дистанционный мониторинг и управление.
Преимущества эксплуатации мощных станций
- Выдающаяся надежность: Низкие обороты винтовой пары и усиленные подшипники качения для работы в режиме 24/7.
- Энергоэффективность (VSD): Версии с частотным преобразователем подстраивают выработку воздуха под реальный расход завода, устраняя потери на холостой ход.
- Оптимизация ТО: Удобная компоновка и легкосъемные панели сокращают время простоя при замене расходных материалов.
Часто задаваемые вопросы (FAQ)
Какая мощность нужна для расхода 24 м3/мин?
Стандартная потребляемая мощность для расхода 24 м³/мин при избыточном давлении 8 бар составляет 132 кВт (180 л.с.). Для работы на давлении 10 бар необходим электродвигатель на 160 кВт.
Какой осушитель нужен для такого компрессора?
Пропускная способность осушителя должна быть на 15-20% больше производительности компрессора. Для выработки 24 м³/мин необходимо подбирать рефрижераторный осушитель с расходом от 28 до 30 м³/мин, чтобы избежать падения давления в теплообменнике осушителя.
Нужна ли дополнительная вентиляция в компрессорной?
Обязательно. Компрессор мощностью 132-160 кВт выделяет колоссальное количество тепловой энергии (почти всю потребляемую мощность). Компрессорная комната должна быть оборудована мощной приточно-вытяжной вентиляцией или коробами для отвода горячего воздуха на улицу (зимой возможна рекуперация для отопления цеха).
Можно ли подключить эту машину к старой магистрали?
Подключение возможно только при условии, что диаметр старой трубы соответствует расходу (не менее DN80 - DN100). Попытка пропустить 24 куба воздуха через узкую трубу (например, 50 мм) приведет к дросселированию, огромным потерям давления и перегрузке компрессора.
