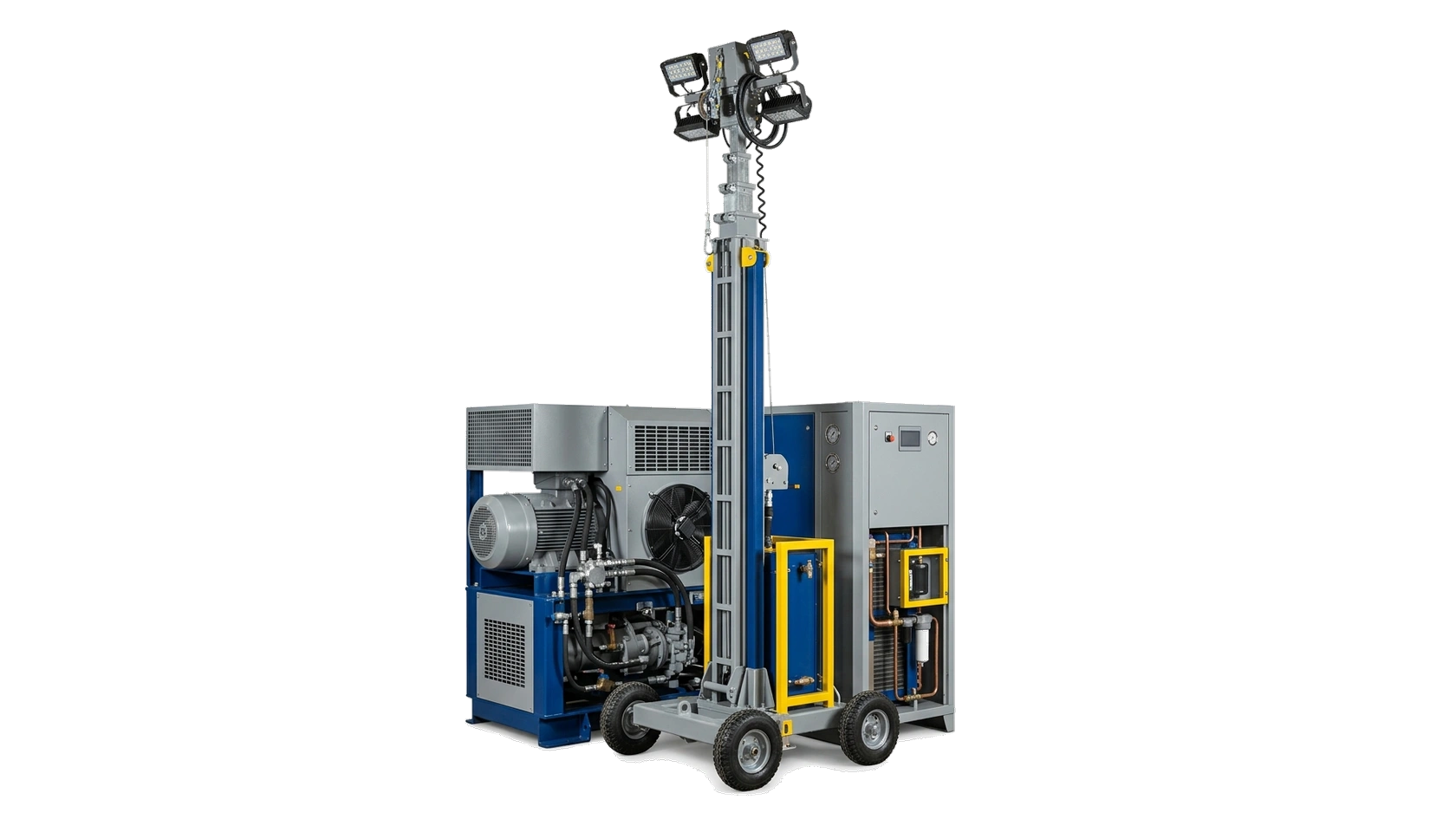

Компрессоры на предприятии
Винтовой компрессор — ключевой элемент инженерной инфраструктуры любого современного завода. Производство сжатого воздуха сопряжено с высвобождением огромного количества тепловой энергии и высоким потреблением электричества. На долю электроэнергии приходится от 75% до 85% совокупной стоимости владения (TCO) компрессором за 10 лет эксплуатации. Ошибки при подборе мощности, типе привода или несоблюдение регламентов технического обслуживания приводят к переплатам за электричество, преждевременному износу винтового блока и незапланированным простоям производственных линий. Настоящий гид содержит глубокий анализ физики сжатия, типов приводов, сервисных интервалов и финансовой целесообразности капитального ремонта или покупки нового компрессорного оборудования.
Базовое правило подбора винтового компрессора строится на законе термодинамики: увеличение рабочего давления снижает объемный расход сжатого воздуха. Для давления 8 bar стандартный расход 1 м³/мин достигается на двигателе мощности 7.5 кВт. Повышение давления до 10 bar потребует компрессора 11 кВт. При неравномерном потреблении воздуха применение частотного инвертора (VSD) снижает расходы на электроэнергию на 30–35%.
1. Физика винтового сжатия и сравнительный анализ типов привода
Процесс объемного сжатия воздуха происходит в замкнутой полости между ведущим (male) и ведомым (female) роторами специального асимметричного профиля (Hanbell, Baosi, Aerzen).
При вращении роторов объем рабочей камеры уменьшается. В полость сжатия непрерывно впрыскивается компрессорное масло, выполняющее три критические функции:
- Отвод тепла сжатия: Забирает до 85% выделяемого тепла, поддерживая температуру смеси в диапазоне +80...+95 °C.
- Уплотнение зазоров: Создает масляную пленку между зубами роторов, предотвращая перетекание воздуха.
- Смазка подшипников: Обеспечивает жидкостное трение в подшипниках качения (SKF/NSK).
| Параметр сравнения | Ременный привод | Прямой привод (Direct Drive) | Прямой привод с VSD на постоянных магнитах |
|---|---|---|---|
| КПД трансмиссии | 92–94% (потери на трение и проскальзывание) | 98–99% (прямая соосная передача) | 98–99% (Сверхвысокий КПД мотора IE4/IE5) |
| Радиальная нагрузка на подшипники | Высокая (из-за бокового натяжения ремня) | Нулевая (соосное консольное соединение) | Нулевая (прямой вал без консольного изгиба) |
| Ресурс подшипников блока | 20 000–25 000 часов | 30 000–40 000 часов | 40 000–50 000 часов (работа на низких оборотах) |
| Обслуживание передачи | Натяжение и замена ремней каждые 4000 часов | Замена эластичного элемента муфты раз в 20 000 часов | Не требует обслуживания передачи |
| Энергоэффективность при переменной нагрузке | Низкая (частые уходы в холостой ход) | Средняя (классический режим нагрузка/разгрузка) | Высочайшая (точное поддержание давления ±0.1 bar) |
2. Математическая матрица соответствия мощности и производительности
Закон сохранения энергии в компрессоростроении: каждые 2 бара дополнительного давления съедают около 10–15% объемной производительности при неизменной мощности электродвигателя.
Категорически запрещено заниматься овер-инжинирингом (искусственным завышением мощности). Если цеху требуется расход 3.6 м³/мин при давлении 8 bar, базовая машина — это компрессор мощностью 22 кВт. Установка компрессора 30 кВт приведет к перерасходу электроэнергии в режиме холостого хода.
Матрица физического соответствия для стандартного давления 8 bar:
- 1.0 – 1.2 м³/мин: Двигатель 7.5 кВт (Для 10 bar требуется 11 кВт).
- 1.6 – 2.0 м³/мин: Двигатель 11 кВт — 15 кВт.
- 3.2 – 3.8 м³/мин: Двигатель 18.5 кВт — 22 кВт.
- 5.5 – 6.5 м³/мин: Двигатель 30 кВт — 37 кВт.
- 7.5 – 9.5 м³/мин: Двигатель 45 кВт — 55 кВт.
- 12.0 – 14.0 м³/мин: Двигатель 75 кВт.
Математическая формула удельного энергопотребления (Specific Power):
qуд = (Nэлектр) / (Vфакт)
Где:
- Nэлектр — потребляемая электрическая мощность компрессора из сети (кВт);
- Vфакт — фактический объемный расход воздуха на выходе (м³/мин).
Для современных винтовых блоков с прямым приводом Xeleron значение удельной мощности составляет 5.8 - 6.4 (кВт / (м3/мин)) при давлении 8 bar, что соответствует высшему классу энергоэффективности.
3. Градация предприятий и готовые конфигурации компрессорных станций
3.1. Небольшие производства и мастерские (5.5–15 кВт)
- Профиль: Автосервисы, сборочные цеха, столярные мастерские, мебельные фабрики.
- Типовой расход: 0.8–2.2 м³/мин.
- Оптимальное решение: Моноблочная станция Xeleron DRY (компрессор 7.5 кВт или 15 кВт, закрепленный на воздухосборнике 500 л со встроенным рефрижераторным осушителем и двумя магистральными фильтрами).
- Преимущество: Готовое решение «под ключ», занимающее 1.5 м² площади цеха, с минимальным уровнем шума (62–65 дБ).
3.2. Средние машиностроительные заводы и лазерный раскрой (22–55 кВт)
- Профиль: Металлообработка, плазменная и оптоволоконная лазерная резка (IPG, Raycus 3–12 кВт), выдув пластиковой тары.
- Типовой расход: 3.6–9.5 м³/мин.
- Оптимальное решение: Модульный компрессор с прямым приводом и частотным преобразователем на постоянных магнитах Xeleron Z-PMA мощностью 22 кВт, 37 кВт или 55 кВт. Отдельно стоящий ресивер 1000–2000 л, адсорбционный осушитель Xeleron QH/QE.
- Преимущество: Частотный инвертор отслеживает потребление лазера. Если резка остановлена, компрессор снижает обороты двигателя до минимума, устраняя холостой ход и экономя до 35% электричества.
3.3. Тяжелая промышленность, фармацевтика и горнодобывающие заводы (75–200 кВт)
- Профиль: Непрерывные химические комбинаты, цементные заводы, обогатительные фабрики, фармацевтическое производство.
- Типовой расход: 13.5–35.0 м³/мин.
- Оптимальное решение: Компрессорная станция из 2–3 параллельно установленных компрессоров Xeleron мощностью 75 кВт с прямым приводом, объединенных каскадным контроллером управления.
- Преимущество: 100% резервирование. При проведении планового ТО одного компрессора производство продолжает работать без снижения магистрального давления.
4. Сравнение маслозаполненных и безмасляных (Oil-Free) компрессоров
Выбор между маслозаполненной технологией и безмасляным сжатием определяет не только класс чистоты воздуха (Class 0 по ISO 8573-1), но и первичную стоимость оборудования вместе со стоимостью обслуживания.
| Критерий сравнения | Маслозаполненный винтовой компрессор | Безмасляный винтовой компрессор (сухой) | Безмасляный с впрыском воды |
|---|---|---|---|
| Класс чистоты по маслу | Класс 1–2 (менее 3 ppm масла на выходе) | Класс 0 (полное отсутствие масла) | Класс 0 (абсолютная чистота) |
| Стоимость оборудования (CAPEX) | Базовая (100% от стандарта) | Высокая (250–350% от стандарта) | Повышенная (180–220% от стандарта) |
| Охлаждение полости сжатия | Прямой впрыск компрессорного масла | Внутреннее охлаждение отсутствует (2 ступени сжатия с промежохладителем) | Впрыск очищенной обессоленной воды |
| Температура воздуха после винтового блока | +80...+95 °C | +160...+200 °C | +45...+60 °C |
| Ресурс винтового блока до капремонта | 30 000–40 000 часов | 15 000–20 000 часов (износ тефлонового покрытия роторов) | 25 000–30 000 часов |
| Оптимальные области применения | 95% промышленных цехов, ЧПУ, лазеры, СТО, строительство. | Фармацевтика, микроэлектроника, дыхательный воздух. | Пищевые фабрики, производство детского питания, медицина. |
Инженерная рекомендация: Для 95% промышленных объектов установка маслозаполненного винтового компрессора Xeleron в комбинации с двухступенчатыми магистральными фильтрами (0.01 мг/м³) и угольным колонным адсорбером экономически более выгодна, чем покупка дорогого безмасляного компрессора сухого сжатия.
5. Рекуперация тепла: как превратить 90% потерь в бесплатное отопление
Винтовой компрессор — это мощный электрический обогреватель, продувающий воздух. Лишь 10% энергии уходит на потенциальную энергию сжатия. Оставшиеся 90% рассеиваются в виде тепла через маслоохладитель и воздушный радиатор.
Схема тепловой рекуперирующей установки:
В масляный контур компрессора врезается пластинчатый теплообменник «масло-вода» из нержавеющей стали с термостатическим клапаном.
- Масло с температурой +85 °C из масляного сепаратора поступает в теплообменник.
- Вода из системы отопления или горячего водоснабжения (ГВС) цеха нагревается до +65...+70 °C.
- Охлажденное масло возвращается в винтовой блок.
Экономический расчет: Компрессор мощностью 75 кВт, работающий 16 часов в сутки, выделяет около 60 кВт полезного тепла в час. За отопительный сезон (200 дней) рекуператор возвращает 60 × 16 × 200 = 192 000 кВт·ч тепловой энергии. При стоимости тепла это сберегает от 600 000 рублей в год, полностью окупая монтаж теплообменника за 4–6 месяцев.
6. Расчёт вентиляции компрессорной и проектирование приточных воздуховодов
Выделяемое компрессором тепло должно своевременно отводиться из помещения компрессорной станции. Нехватка вентиляции приводит к циклическому перегреву масла выше +105 °C и аварийному останову.
Необходимый кратность воздухообмена и расход приточного вентилятора рассчитываются по формуле:
Qвент = (Nпотерь) / (ρ · Cp · Δ T) = (0.90 × Nдвиг) / (1.2 × 1.005 × (Tвыход - Tвход))
Где:
- Nдвиг — номинальная мощность электродвигателя компрессора (кВт);
- Δ T = Tвыход - Tвход — допустимый нагрев воздуха в компрессорной (обычно не более +5...+10 °C).
Пример инженерного расчёта вентиляции:
Для компрессора мощностью 45 кВт выделяемое тепло составляет Nпотерь = 0.90 × 45 = 40.5 кВт. При допустимом перепаде температур Δ T = 7 °C:
Qвент = (40.5) / (1.2 × 1.005 × 7) = 4.8 м3/сек ≈ 17 280 м3/час
Компрессорное помещение должно быть оборудовано приточным коробом сечением не менее 1000 × 800 мм с жалюзийными решетками и вытяжным коробом с выходом на улицу.
7. Финансовая модель TCO: Фиксированная скорость vs VSD на 10 лет
Для наглядного подтверждения экономической выгоды частотного привода ниже приведен расчет совокупных затрат при эксплуатации компрессора мощностью 37 кВт (производительность 6.0 м³/мин, 6000 часов в год, загрузка 70%, тариф на электроэнергию 7.0 руб./кВт·ч).
| Категория затрат | Фиксированная скорость (On/Off) | Инвертор постоянных магнитов (PM VSD) | Экономия / Разница |
|---|---|---|---|
| Первичная цена компрессора (CAPEX) | 650 000 руб. | 890 000 руб. | -240 000 руб. (выше первичная цена) |
| Расход электроэнергии на сжатие (за год) | 1 243 200 кВт·ч | 870 240 кВт·ч | +372 960 кВт·ч в год |
| Затраты на электричество за 1 год | 8 702 400 руб. | 6 091 680 руб. | +2 610 720 руб. за 1 год |
| Затраты на ТО и фильтры за 10 лет | 450 000 руб. | 480 000 руб. | -30 000 руб. |
| Совокупные расходы за 10 лет (TCO) | 88 124 000 руб. | 61 806 800 руб. | Экономия 26 317 200 руб.! |
Инженерный вывод: Первоначальная переплата за частотный компрессор Xeleron Z-PMA с PM-мотором окупается уже за 1.1 месяца непрерывной работы при 70% загрузке предприятия.
8. Полный регламент технического обслуживания и график замены расходников
Нарушение сроков замены масла и фильтров приводит к перегреву винтового блока, лакообразованию на роторах и аварийному заклиниванию.
| Интервал (моточасы) | Заменяемый элемент | Действия и процедуры | Последствия просрочки |
|---|---|---|---|
| Первые 500 ч | Обкаточное масло и масляный фильтр | Первичная замена фильтра spin-on и удаление приработочной стружки. | Абразивный износ подшипников качения SKF. |
| Каждые 2000 ч | Воздушный и масляный фильтры | Замена патрона воздушного фильтра, замена масляного фильтра, анализ масла. | Рост сопротивления, перегрев компрессора, перерасход энергии на 5–8%. |
| Каждые 4000 ч | Маслосепаратор и компрессорное масло | Замена погружного фильтра-сепаратора, слив старого масла, заправка синтетики. | Унос масла в магистраль (>25 мг/м³), забивание испарителя осушителя. |
| Каждые 8000 ч | Ремкомплекты клапанов | Замена уплотнений впускного клапана, клапана минимального давления, термостата. | Непереход в режим разгрузки, стравливание воздуха, утечки масла. |
| 30 000–40 000 ч | Подшипники винтового блока | Плановый капитальный ремонт винтового элемента с заменой сальников и подшипников. | Контакт роторов с корпусом (касание), полное разрушение винтовой пары. |
9. Особенности зимней и летней эксплуатации в климатических зонах РФ
Климат большинства регионов России характеризуется экстремальными температурными перепадами от -35 °C зимой до +38 °C летом.
Зимние регламенты:
- Предотвращение застывания масла: При температуре в компрессорной ниже +5 °C компрессорное масло ISO VG 46 густеет, что вызывает масляное голодание подшипников при старте. В неотапливаемых помещениях монтируют предпусковые нагреватели масляного бака.
- Зимние жалюзи приточной вентиляции: Канал вытяжного воздуха оснащают двухпозиционной заслонкой. Зимой горячий воздух рециркулирует внутрь компрессорной, обогревая помещение.
Летние регламенты:
- Продувка масляных радиаторов: В период цветения тополиного пуха ламели комбинаторных радиаторов забиваются за 7–10 дней. Продувку выполняют строго снизу вверх каждые 2 недели.
- Переход на синтетическое масло ISO VG 68: В регионах с жарой выше +35 °C переход на более вязкое синтетическое масло сохраняет масляную пленку в винтовой паре при температурах до +100 °C.
10. Экономика ремонта vs покупка нового компрессора под гарантию
При наработке компрессора более 30 000 моточасов наступает износ подшипниковых узлов валов. Владелец предприятия сталкивается с дилеммой: проводить капитальный ремонт винтового блока или покупать новый компрессор.
Капитальный ремонт винтовой пары (замена прецизионных подшипников SKF, сальников вала, выправление зазоров на притокарном станке) стоит от 35% до 50% от стоимости нового компрессора. Однако ремонт не восстанавливает износ изоляции электродвигателя и коррозию масляного бака.
Критерии выбора между ремонтом и покупкой нового оборудования:
- Когда выгоден ремонт винтового блока:
- Компрессор премиального бренда имеет возраст не более 5 лет, корпус бака и электрика в идеальном состоянии.
- Причиной поломки стал разовый попадание постороннего предмета или несвоевременное ТО при исправном двигателе.
- Стоимость ремонта не превышает 30% стоимости новой машины Xeleron.
- Когда выгодно купить новый компрессор Xeleron:
- Возраст установки превышает 8–10 лет, электродвигатель перематывался ранее.
- Установлен ременный привод или морально устаревший асинхронный мотор с низким КПД (IE1/IE2).
- Запчасти на старый компрессор европейского бренда заблокированы к ввозу в РФ или имеют срок поставки от 3 месяцев.
- Покупка нового компрессора Xeleron Z-PMA с прямым приводом дает экономию электроэнергии до 30%, окупая инвестицию за 1.5 года.
11. Рынок компрессорного оборудования в РФ в 2026 году
Применение компрессоров марок Xeleron, Kaishan и Baldor гарантирует промышленную безопасность объекта: все расходные материалы (масляные фильтра spin-on, сепараторы, оригинальное синтетическое масло ISO VG 46) находятся в постоянном наличии на локальных складах в РФ.
12. Руководство по пошаговой диагностике неисправностей (Troubleshooting)
- Проблема: Компрессор отключается по высокой температуре (+105 °C).
- Причина A: Низкий уровень масла в сепараторе. Решение: Долить синтетическое компрессорное масло через заливную горловину.
- Причина B: Загрязнение масляного радиатора dust-осадком. Решение: Продуть ламели радиатора сжатым воздухом с обратной стороны.
- Причина C: Неисправность термостатического клапана. Решение: Заменить термоэлемент (открытие при +75 °C).
- Проблема: Большой унос масла в пневмомагистраль (>15 мг/м³).
- Причина A: Пробой фильтрующего слоя масляного сепаратора. Решение: Заменить элемент сепаратора.
- Причина B: Засорилась трубка возврата масла (дренажная трубка со сканирующим жиклером). Решение: Демонтировать и прочистить жиклер обратно-дренажной линии.
- Проблема: Компрессор не набирает рабочее давление.
- Причина A: Не открылся впускной клапан (дроссельная заслонка). Решение: Проверить подачу управляющего воздуха на соленоид впуска.
- Причина B: Износ уплотнительного кольца клапана минимального давления (MPV). Решение: Установить ремкомплект MPV.
Часто задаваемые вопросы
1. В чем главное преимущество прямого привода перед ременным?
Прямой привод исключает потери на трение ремней (повышая КПД на 5–8%), устраняет радиальную консольную нагрузку на вал винтового блока и не требует регулярных процедур подтяжки и замены ремней.
2. Зачем нужен частотный инвертор (VSD) в винтовом компрессоре?
Инвертор регулирует скорость вращения двигателя в соответствии с фактическим потреблением воздуха цехом. Это устраняет режимы холостого хода, сглаживает пусковые токи и экономит до 30–35% электроэнергии.
3. Можно ли заливать моторное или гидравлическое масло в винтовой компрессор?
Категорически нет. Моторные масла вспениваются при интенсивном перемешивании в роторах, что приводит к уносу масла, сгоранию сепаратора и заклиниванию винтовой пары из-за отложений лака.
4. Какое минимальное давление должен поддерживать клапан минимального давления (MPV)?
Клапан минимального давления поддерживает внутреннее давление в масляном баке на уровне около 4 bar. Это необходимо для обеспечения непрерывной циркуляции масла к подшипникам до того, как давление поднимется в общей магистрали.
5. Как рассчитать необходимый объем воздушного ресивера для винтового компрессора?
Базовое инженерное правило: объем ресивера в литрах должен составлять от 30% до 50% от производительности компрессора в минуту. Для компрессора 2000 л/мин (15 кВт) нужен ресивер объемом 900–1000 литров.
6. Почему винтовой компрессор греется летом сильнее поршневого?
Винтовой компрессор работает в непрерывном режиме 24/7. Рост температуры окружающего воздуха до +40 °C снижает эффективную теплоотдачу масляного радиатора, требуя запаса по производительности вентилятора охлаждения.
7. Что такое режим «Нагрузка / Разгрузка»?
При достижении максимального давления впускной клапан закрывается, а двигатель продолжает вращаться. Компрессор переходит в режим разгрузки (холостой ход), снижая потребление энергии до 30% от номинала перед полным остановом.
8. Как определить необходимость замены подшипников винтового блока до его заклинивания?
Проводится регулярный виброакустический анализ состояния подшипников SKF специальным виброметром. Рост амплитуды высокочастотной вибрации на частотах перекатывания шариков информирует о необходимости планового ТО.
9. В чем преимущество двигателей на постоянных магнитах (PM Motor) по сравнению с обычными асинхронными?
Электродвигатели PM имеют класс энергоэффективности IE4/IE5, сохраняют высокий КПД (до 97%) даже при снижении оборотов до 20% от номинала и не нагреваются при малой нагрузке.
10. Сколько воздуха теряется при утечке через отверстие диаметром 1 мм при давлении 8 bar?
Утечка через свищ 1 мм уносит около 75 литров воздуха в минуту. За год непрерывной работы одна такая микроутечка сжигает электроэнергии более чем на 35 000 рублей.
11. Можно ли включать винтовой компрессор от обычного дизельного генератора?
Да, но при прямом запуске (Direct-on-Line) пусковой ток электродвигателя превышает номинальный в 6–7 раз, что требует генератора втрое большей мощности. Выбор компрессора с запуском «Звезда-Треугольник» снижает пусковой ток до 3-кратного, а модель с частотным инвертором (VSD) обеспечивает абсолютно плавный пуск с коэффициентом 1.0.
12. Каков нормативный расход масла в винтовом компрессоре?
Исправный винтовой компрессор с качественным масляным сепаратором расходует не более 3 миллиграммов масла на кубометр воздуха (3 ppm). Если расход превышает 15–20 мг/м³, сепаратор требует срочной замены.
