Характеристики и описание Airhorse AHS-25A

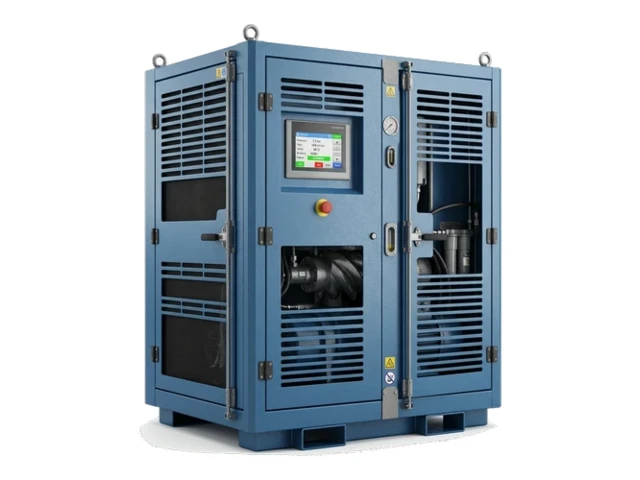

Обеспечение бесперебойной подачи сжатого воздуха на участках сборки, в деревообрабатывающих цехах и СТО требует использования износостойкого компрессорного оборудования. Маслозаполненный винтовой компрессор Airhorse AHS-25A мощностью 18.5 кВт с прямым приводом разработан для круглосуточной эксплуатации в режиме 24/7 при рабочем давлении 8 бар. Прямая передача крутящего момента через эластичную муфту исключает потери на трение, характерные для ременных схем, снижая затраты на электроэнергию.
Конструктивные особенности и устранение номенклатурных нестыковок в AHS-25A
Компрессор AHS-25A оснащен трехфазным асинхронным двигателем и прецизионным винтовым блоком. Важно отметить: в некоторых прайс-листах этой модели ошибочно приписывают мощность 15 кВт. Индекс 25A в заводской классификации Airhorse строго указывает на 25 лошадиных сил, что в пересчете на киловатты составляет 18.5 кВт. Модель мощностью 15 кВт имеет маркировку 20A.
Конструкция с прямым приводом обеспечивает соосное соединение валов двигателя и винтовой пары через упругую муфту. Это решение исключает радиальные нагрузки на подшипники, снижает уровень шума и вибрации. Отсутствие шкивов и ремней снижает затраты на техническое обслуживание (OPEX) и повышает КПД трансмиссии вплотную к 100%. Прецизионные подшипники SKF обеспечивают ресурс винтовой пары до первого капитального ремонта не менее 35 000 - 40 000 часов.
Применение компрессора Airhorse AHS-25A в промышленности
Установка с рабочим давлением 8 бар и производительностью 2.9 м³/мин разработана для следующих областей:
- Деревообработка: Питание пневматических прижимов, прессов, покрасочных камер и кромкооблицовочных станков.
- Машиностроение и СТО: Снабжение пневматического сборочного инструмента, гайковертов и подъемных механизмов.
- Пескоструйные посты: Подача воздуха на абразивоструйные аппараты для очистки металлических поверхностей.
- Линии упаковки: Питание дозаторов, запайщиков и пневмоцилиндров на конвейерах.
Термодинамика сжатия и физика подбора параметров
Регулирование производительности в серии AHS выполняется по классической схеме «нагрузка/разгрузка» с помощью впускного клапана HOERBIGER. При достижении заданного давления всасывающий клапан закрывается, переводя двигатель в режим холостого хода. Для сглаживания пульсаций давления и предотвращения частых пусков рекомендуется устанавливать компрессор совместно с воздушным ресивером объемом от 500-900 литров.
При расчете пневмосети учитывают физическое правило: рост избыточного давления снижает вырабатываемый объем воздуха. Каждые 2 бара давления "съедают" 10-15% производительности при фиксированной мощности. При мощности 18.5 кВт компрессор AHS-25A выдает стабильные 2.9 м³/мин на давлении 8 бар. Попытка настроить компрессор на повышенное давление приведет к падению производительности и риску перегрузки двигателя.
Система подготовки воздуха и микропроцессорное управление MAM
Впрыск компрессорного масла в винтовой блок обеспечивает смазку подшипников, герметизацию зазоров и эффективный отвод тепла сжатия. Трехступенчатая сепарация масла снижает его содержание на выходе до уровня менее 3 мг/м³. Для достижения более высокого класса чистоты по стандарту ISO 8573-1 в пневматическую магистраль монтируют внешние фильтры и осушитель.
Контроль рабочих параметров осуществляет промышленный контроллер серии MAM с русифицированным интерфейсом. PLC отслеживает температуру смеси на выходе, избыточное давление и токи по фазам. Система безопасности автоматически отключает компрессор при перегрузке двигателя, перегреве масла или нарушении фаз сети. ПЛК ведет учет моточасов и информирует о необходимости плановой замены воздушного, масляного фильтра spin-on и масла.
Преимущества эксплуатации Airhorse AHS-25A (18.5 кВт)
- Высокий КПД привода: Прямая соосная передача через муфту исключает потери на изгиб ремня.
- Надежность подшипников SKF: Длительный срок службы винтового блока до капитального ремонта.
- Простота обслуживания: Отсутствие приводных ремней исключает операции по их натяжению и замене.
- Запуск «Звезда-Треугольник»: Снижает пусковые токи и предотвращает просадки напряжения в сети завода.
Часто задаваемые вопросы
Прямой привод исключает ремни и шкивы, повышая КПД трансмиссии на 5-8% и устраняя радиальные нагрузки на подшипники валов. Это увеличивает ресурс оборудования и снижает сервисные затраты.
При соблюдении регламентов технического обслуживания и использовании качественного масла ресурс подшипников SKF составляет до 40 000 часов наработки.
В зависимости от типа установленного двигателя подшипники могут быть закрытого типа (необслуживаемые на весь срок службы) или требовать периодического шприцевания консистентной смазкой каждые 4000-8000 часов.
