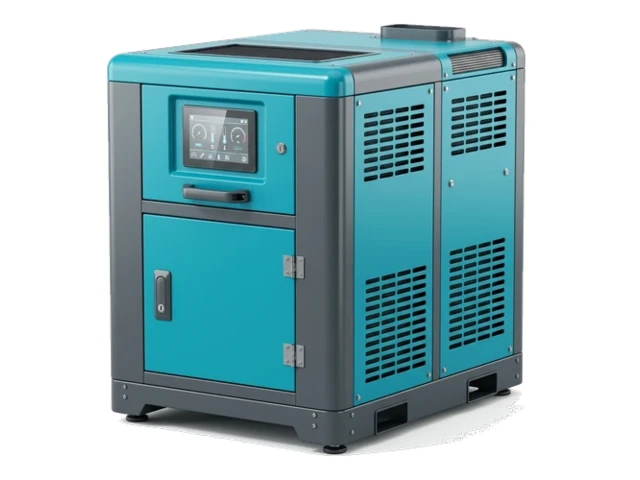

Характеристики и описание Atlas Copco GA 75 VSD
Тяжелые условия эксплуатации на металлургических заводах, судостроительных верфях и цементных предприятиях требуют высокой надежности пневматических станций. Промышленный винтовой компрессор Atlas Copco GA 75 VSD мощностью 75 кВт с частотным приводом обеспечивает стабильную подачу воздуха высокого давления до 13 бар. Система частотного регулирования окупает затраты при переменном потреблении воздуха технологическим оборудованием, защищая предприятие от перерасхода электроэнергии и просадок в пневмосети цеха.
Конструктивные особенности и тепловой менеджмент GA 75 VSD
Винтовой компрессор GA 75 VSD оснащен приводным двигателем с внутренними постоянными магнитами (iPM) класса энергоэффективности IE4/IE5. Соосное вертикальное расположение валов исключает механические муфты и шестеренчатые редукторы, что снижает трансмиссионные потери до нуля. Охлаждающая рубашка электродвигателя заполнена маслом Roto-Xtend Duty, предотвращающим перегрев обмоток статора на минимальных оборотах при регулировании.
Особое внимание уделено раздельному конструктиву масляного радиатора и концевого воздухоохладителя. Это решение полностью исключает риск температурных деформаций и тепловых шоков в теплообменниках при непрерывной работе под нагрузкой. Система охлаждения комплектуется вентилятором с профилированными лопастями, соответствующим стандарту ERP2020. Герметичный корпус с классом защиты IP66 предохраняет электрические узлы от мелкодисперсной абразивной пыли.
Применение компрессора GA 75 VSD в тяжелой промышленности
Версия установки с рабочим давлением 13 бар решает задачи энергоемких производств:
- Металлургические комплексы: Питание систем обдува окалины на прокатных станах, обеспечение работы тяжелой запорной арматуры и пневмоприводов заслонок печей.
- Цементные заводы: Обеспечение давления для транспортировки больших объемов сыпучих материалов и цемента по трубопроводным магистралям в силосы.
- Судостроительные верфи: Подача воздуха на посты пескоструйной очистки корпусов судов и окрасочные аппараты высокого давления.
- Централизованные компрессорные станции: Снабжение сжатым воздухом нескольких цехов и производственных кластеров одновременно с компенсацией потерь в магистрали.
Термодинамические законы и подбор рабочих параметров
Интеграция частотного инвертора Neos позволяет полностью отказаться от циклов нагрузки и разгрузки, при которых обычные компрессоры расходуют до 30% мощности на холостой ход. Инвертор удерживает давление в сети с точностью до 0,1 бар. Плавный запуск (Soft Start) исключает скачки пусковых токов, защищая локальную электрическую сеть завода от перегрева обмоток.
При расчете пневмосистемы учитывают физическое правило: рост давления уменьшает производительность. Каждые 2 бара давления снижают объем вырабатываемого воздуха на 10-15%. При мощности 75 кВт компрессор на 8 бар выдает до 13.5 м³/мин, но при работе на максимальном избыточном давлении 13 бар электроника ограничивает обороты роторов до 4846 rpm во избежание перегрузки двигателя. Максимальный объемный расход GA 75 VSD в данном случае регулируется в пределах от 2.5 м³/мин до 10.1 м³/мин.
Система подготовки воздуха и микропроцессорная система Elektronikon
В исполнении Full Feature (FF) компрессор укомплектован встроенным осушителем рефрижераторного типа с хладагентом R410A. Узел обеспечивает осушку воздуха до точки росы +3°C, исключая выпадение конденсата в клапанах станков ЧПУ и пневмоприводах. Слив воды выполняет электронный клапан no-loss drain без сброса сжатого воздуха.
Всасывающий воздушный фильтр задерживает 99,9% пыли размером от 3 микрон. Очистку масла выполняет накручиваемый фильтр spin-on. Управление установкой возложено на микропроцессорный контроллер Elektronikon Touch с цветным экраном 4,3 дюйма. Система поддерживает программирование недельных графиков, интеграцию в SCADA завода и предиктивную телеметрию SMARTLINK.
Преимущества эксплуатации Atlas Copco GA 75 VSD (13 бар)
- Высокая производительность: Объемный поток до 10.1 м³/мин обеспечивает потребности крупных участков.
- Экологичность охлаждения: Соответствие вентилятора стандарту ERP2020 снижает энергопотребление охлаждающего контура.
- Плавный разгон (Soft Start): Защита электрической сети предприятия от пиковых пусковых токов.
- Рекуперация тепла (Energy Recovery): Утилизация до 75% тепловой энергии компрессора для горячего водоснабжения цехов.
Часто задаваемые вопросы
Производительность регулируется в пределах от 2.5 м³/мин до 10.1 м³/мин.
В компрессоре установлен оригинальный винтовой блок производства Atlas Copco, разработанный в Бельгии.
Вентилятор с профилированными лопастями соответствует экологическому стандарту ERP2020, снижает уровень звукового давления и энергопотребление охлаждающего контура.
Размеры составляют 1656 x 1100 x 1960 мм, вес базовой версии равен 1500 кг, а модификации Full Feature (FF) с осушителем – 1832 кг.
