Характеристики и описание SEIZE AIR SOC 30A

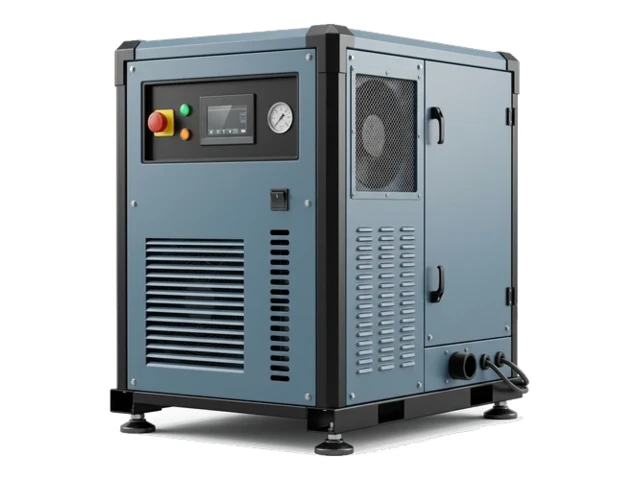

Для бесперебойного снабжения сжатым воздухом пневматических линий в машиностроении, мебельном производстве и строительной сфере требуется надежный источник давления. Маслозаполненный винтовой компрессор SEIZE AIR SOC 30A мощностью 30 кВт с регулируемой частотой вращения (VSD) спроектирован для интенсивной работы при избыточном давлении 8 бар (номинальное давление установки составляет 8.5 бар). Интеграция двигателя на постоянных магнитах (PMSM) с принудительным масляным охлаждением обеспечивает высокую энергоэффективность оборудования при любых нагрузках.
Конструктивные особенности и масляное охлаждение двигателя
Главная техническая особенность компрессора SEIZE AIR SOC 30A заключается в конструкции электродвигателя на постоянных магнитах (класс PMSM). В отличие от стандартных моторов с воздушным обдувом, здесь применяется технология охлаждения маслом, циркулирующим в контуре компрессора. Рубашка масляного охлаждения статора обеспечивает эффективный отвод тепла. Это исключает перегрев неодимовых магнитов (NdFeB) и полностью предотвращает риск их температурного размагничивания. Класс защиты двигателя IP65 гарантирует герметичность и защиту от попадания пыли и влаги.
Коаксиальное соединение винтового блока и вала синхронного двигателя исключает использование соединительных муфт и ременных передач. Это сводит трансмиссионные потери энергии к нулю, повышая КПД привода до 100%. Винтовой блок SEIZE с асимметричным профилем роторов обеспечивает высокую геометрическую точность сжатия и низкий уровень шума — до 63 дБ.
Применение компрессора SEIZE AIR SOC 30A на производстве
Оборудование вырабатывает сжатый воздух с расходом от 1.3 до 5 м³/мин, что позволяет закрывать потребности в сжатом воздухе следующих объектов:
- Средние сборочные цеха: Питание пневматических гайковертов, шлифмашинок, пневмоцилиндров и сборочного инструмента.
- Мебельные фабрики: Обеспечение работы форматно-раскроечных и кромкооблицовочных станков, прижимов и систем аспирации.
- Малярные участки: Снабжение очищенным сжатым воздухом постов окраски металлоконструкций и деталей кузова.
- Упаковочные линии: Питание систем пневматического дозирования, толкателей и фасовочных автоматов.
Физика подбора мощности и инверторное регулирование
Использование частотного преобразователя Inovance с векторным управлением позволяет компрессору плавно изменять частоту вращения роторов синхронного мотора. Это обеспечивает точное соответствие производительности текущему потреблению воздуха в пневмосети предприятия. Пневматическое регулирование с точностью до 0.1 бар исключает лишние затраты энергии на избыточное сжатие.
При подборе компрессора учитывают термодинамический закон: повышение избыточного рабочего давления снижает объемный расход сжатого воздуха. При мощности 30 кВт производительность компрессора SOC 30A составляет 5 м³/мин (в максимуме до 5.0 м³/мин). Если для технологического процесса требуется меньшая мощность, рекомендуется рассмотреть модель на 22 кВт. Для систем, требующих давления 10 бар, подбираются модификации с другим передаточным числом.
Система подготовки воздуха и микропроцессорный контроль
Впрыск масла в рабочую зону винтового блока герметизирует зазоры между роторами, смазывает подшипники SKF и отводит теплоту сжатия. Трехступенчатый сепаратор снижает содержание масляного тумана на выходе до уровня менее 3 мг/м³. Это снижает нагрузку на магистральные фильтры очистки воздуха. Для защиты пневмоинструмента от влаги на выходе компрессора монтируют рефрижераторный осушитель.
Контроль рабочих параметров всей станции осуществляет встроенный PLC-контроллер с поддержкой IoT. Микропроцессор отслеживает температуру воздушно-масляной смеси, давление нагнетания, токи двигателя по фазам и наработку в моточасах. Русифицированный интерфейс облегчает настройку параметров. Система безопасности автоматически отключает компрессор при перегрузке мотора или перегреве масла.
Основные преимущества компрессора SEIZE AIR SOC 30A
- Масляное охлаждение двигателя: Полная защита постоянных магнитов от перегрева и размагничивания.
- Прямой коаксиальный привод: Нулевые потери мощности при передаче крутящего момента.
- Подшипники SKF: Длительный ресурс винтовой пары до замены опорных элементов.
- Инверторное управление (VSD): Экономия электроэнергии до 35-42% при переменном расходе воздуха.
Часто задаваемые вопросы
Модель имеет мощность 30 кВт (40 л.с.) и вырабатывает от 1.3 до 5.0 м³/мин при рабочем давлении до 8.5 бар.
Масляное охлаждение циркулирующим маслом компрессора эффективнее отводит тепло от постоянных магнитов синхронного мотора, что позволяет уменьшить габариты двигателя и обеспечить класс защиты IP65 (вместо IP23 или IP54 у воздушных моторов).
Плановое техническое обслуживание с заменой воздушного, масляного фильтров и масла выполняется каждые 3000–4000 моточасов. Первое ТО проводится через 500 часов работы.
Размеры установки составляют 1200 x 850 x 1200 мм, вес равен 410 кг. Специальный бетонный фундамент для монтажа не требуется.
