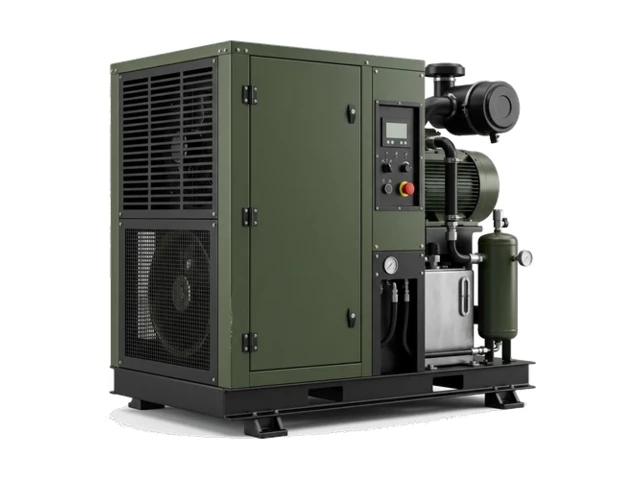

Характеристики и описание SEIZE AIR SVC 45AII
Для стабильного снабжения сжатым воздухом пневматических магистралей крупных заводов, мебельных комбинатов и машиностроительных цехов требуется высокопроизводительный и энергоэффективный источник давления. Двухступенчатый маслозаполненный винтовой компрессор SEIZE AIR SVC 45AII мощностью 45 кВт с инверторным регулированием (VSD) разработан для эксплуатации при повышенном избыточном давлении 10 бар (номинальное давление составляет 10.5 бар). Применение технологии двухступенчатого сжатия (Two-Stage Compression) и синхронного двигателя на постоянных магнитах (PMSM) обеспечивает экономию электроэнергии до 15% по сравнению с одноступенчатыми аналогами равной мощности.
Конструктивные особенности и преимущества двухступенчатого сжатия (Two-Stage)
В компрессоре SEIZE AIR SVC 45AII процесс сжатия воздуха разделен на два этапа и осуществляется последовательно в двух винтовых блоках. На первом этапе воздух сжимается до промежуточного давления, после чего охлаждается путем впрыска мелкодисперсного масла. Охлажденный воздух поступает на вторую ступень, где сжимается до конечного рабочего давления 10.5 бар. Такое технологическое решение снижает степень повышения давления на каждой ступени, минимизирует внутренние перетечки воздуха и приближает процесс к изотермическому сжатию. Объемный КПД двухступенчатого блока достигает рекордных 98%.
Синхронный двигатель на постоянных неодимовых магнитах (класс PMSM) соединен напрямую с ведущими роторами винтовых ступеней. Коаксиальная схема исключает применение соединительных муфт и ременных передач, полностью ликвидируя трансмиссионные потери мощности. Электродвигатель имеет класс энергоэффективности IE4 и класс защиты IP54.
Применение компрессора SEIZE AIR SVC 45AII в промышленности
Установка вырабатывает сжатый воздух с регулируемым расходом от 2.0 до 7.5 м³/мин, обеспечивая работу следующих технологических объектов:
- Машиностроительные цеха: Питание пневматического инструмента, прессового оборудования, зажимных устройств и конвейерных линий.
- Лазерная резка металлов: Обеспечение качественной работы лазерных комплексов раскроя листового металла.
- Деревообрабатывающие цеха: Работа фрезерных и кромкооблицовочных станков на мебельном производстве.
- Строительные площадки и заводы ЖБИ: Подача воздуха на технологические линии дозирования сыпучих материалов.
Физика подбора мощности и инверторное регулирование
Векторный частотный инвертор Inovance плавно изменяет частоту вращения роторов компрессора в зависимости от текущего расхода сжатого воздуха в пневмосети. Это позволяет поддерживать избыточное давление с точностью до 0.1 бар, исключая потери холостого хода. Алгоритм плавного пуска разгоняет двигатель с нулевой частоты, устраняя пиковые пусковые токи и защищая локальную электрическую сеть завода от перегрузок.
При подборе компрессорного оборудования учитывают термодинамический закон: рост рабочего давления снижает объемный расход сжатого воздуха. При мощности 45 кВт двухступенчатый компрессор вырабатывает от 2 м³/мин до 7 м³/мин (в максимуме до 7.5 м³/мин) при давлении 10.5 бар. Если для технологического процесса требуется меньшая производительность, целесообразно рассмотреть модель мощностью 30 кВт. Для систем, требующих расхода воздуха более 10 м³/мин при давлении 10 бар, выбирается компрессор мощностью 55 кВт или выше. При потребности в давлении 8 бар выбирается соответствующая базовая модификация компрессора.
Система очистки воздуха и микропроцессорный контроль
Впрыск масла в полости сжатия обеспечивает не только смазку подшипников SKF и герметизацию зазоров роторов, но и выполняет важнейшую функцию охлаждения сжатого воздуха. Трехступенчатый сепаратор снижает остаточное содержание масла в выходном потоке воздуха до уровня менее 3 мг/м³. Для подачи сжатого воздуха в пневматические линии станков рекомендуется установить рефрижераторный осушитель.
Контроль рабочих параметров осуществляет промышленный контроллер серии MAM с поддержкой IoT. PLC в реальном времени отслеживает температуру смеси на выходе из ступеней сжатия, избыточное давление и токи по фазам. Система безопасности автоматически отключает компрессор при перегрузке двигателя, перегреве масла или нарушении фаз сети. ПЛК ведет учет моточасов и информирует о необходимости плановой замены воздушного, масляного фильтра spin-on и масла.
Основные преимущества компрессора SEIZE AIR SVC 45AII
- Двухступенчатое сжатие (Two-Stage): Экономия до 15% электроэнергии за счет снижения степени сжатия ступеней.
- Высокий КПД привода PMSM: Синхронный двигатель на постоянных магнитах обеспечивает максимальный КПД.
- Инверторное регулирование (VSD): Плавная подстройка производительности под текущий расход воздуха цеха.
- Надежность подшипников SKF: Длительный срок службы винтового блока до капитального ремонта.
Часто задаваемые вопросы
Модель имеет мощность 45 кВт (60 л.с.) и вырабатывает от 2.0 до 7.5 м³/мин при рабочем давлении до 10.5 бар.
Двухступенчатое сжатие снижает нагрузку на подшипники и роторы каждого винтового блока, уменьшает внутренние утечки сжатого воздуха и снижает потребление энергии компрессором на 10-15% по сравнению с одноступенчатыми моделями той же мощности.
Рекомендуется использовать оригинальное компрессорное масло с вязкостью VG46. Использование некачественного масла может привести к перегреву винтового блока и его преждевременному износу.
Размеры установки составляют 1500 x 1000 x 1400 мм, вес равен 680 кг. Специальный бетонный фундамент для монтажа не требуется.
