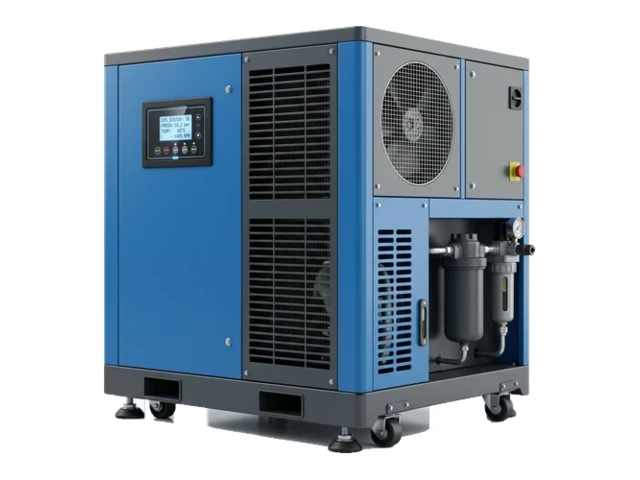

Винтовой компрессор Xeleron Z100A-10

Характеристики и описание Xeleron Z100A-10

Для стабильного снабжения сжатым воздухом крупных промышленных предприятий, лазерных комплексов резки и цехов требуется мощный источник давления высокой производительности. Маслозаполненный винтовой компрессор Xeleron Z100A-10 мощностью 75 кВт с прямым приводом спроектирован для интенсивной эксплуатации в режиме 24/7 при рабочем давлении 10 бар. Прямая передача крутящего момента через эластичную муфту исключает потери энергии на трение, повышая общую эффективность пневмосистемы.

Конструктивные особенности и преимущества прямого привода серии Z-A

Винтовой компрессор Z100A-10 оснащен промышленным трехфазным асинхронным электродвигателем класса защиты IP23 и прецизионной винтовой парой Hanbell. Вал мотора соединен напрямую с валом винтового элемента с помощью упругой муфты. Такая схема позволяет отказаться от ременных передач, исключая проскальзывание и механический износ ремней, что значительно снижает сервисные затраты.

Соосное расположение приводных валов предотвращает возникновение радиальных нагрузок на подшипники, минимизируя уровень вибрации и шума. Оригинальные подшипники качения производства SKF обеспечивают наработку винтового блока до первого капитального ремонта не менее 30 000 часов. Открывающиеся сервисные панели кожуха обеспечивают удобный и быстрый доступ к фильтрам и клапанам при регламентном обслуживании.

Применение компрессора Xeleron Z100A-10 в промышленности

Установка с рабочим давлением 10 бар и расходом воздуха 12 м³/мин подходит для следующих сфер использования:

• Лазерные комплексы резки: Обеспечение высокого вспомогательного давления при раскрое листового металла большой толщины.
• Машиностроительные заводы: Централизованное обеспечение воздухом кузнечных, литейных и сборочных цехов.
• Деревообрабатывающие комбинаты: Питание многошпиндельных линий раскроя и прессования плит.
• Пищевые и химические фабрики: Питание конвейеров, приводов, дозаторов и фасовочных автоматов.

Термодинамика сжатия и физика подбора параметров

Регулирование производительности в серии Z-A выполняется по классической схеме «нагрузка/разгрузка» с помощью впускного клапана Redstar. При достижении заданного давления клапан закрывается, переводя двигатель в режим холостого хода. Для сглаживания пульсаций давления и предотвращения частых пусков рекомендуется устанавливать компрессор совместно с воздушным ресивером объемом от 900 литров.

При подборе компрессорного оборудования учитывают термодинамический закон: рост избытового давления снижает объемный расход сжатого воздуха. Каждые 2 бара давления снижают производительность на 10-15%. При мощности 75 кВт компрессор Z100A-10 вырабатывает 12 м³/мин при давлении 10 бар. В то же время, при аналогичной мощности на давлении 8 бар производительность была бы выше. Точный расчет требуемого расхода воздуха защищает компрессор от перегрузки.

Система подготовки воздуха и микропроцессорный контроль

Впрыск компрессорного масла в винтовой блок обеспечивает смазку подшипников, герметизацию зазоров и эффективный отвод тепла сжатия. Трехступенчатая сепарация масла снижает его содержание на выходе до уровня менее 3 ppm (мг/м³). Для достижения более высокого класса чистоты по стандарту ISO 8573-1 в пневматическую магистраль монтируют внешние фильтры и осушитель.

Контроль рабочих параметров осуществляет промышленный контроллер серии MAM с русифицированным интерфейсом. PLC отслеживает температуру смеси на выходе, избыточное давление и токи по фазам. Система безопасности автоматически отключает компрессор при перегрузлости двигателя, перегреве масла или нарушении фаз сети. ПЛК ведет учет моточасов и информирует о необходимости плановой замены воздушного, масляного фильтра spin-on и масла.

Преимущества эксплуатации Xeleron Z100A-10 (75 кВт)

• Высокий КПД трансмиссии: Прямая соосная передача через муфту исключает потери на трение ремня.
• Надежность подшипников SKF: Длительный срок службы винтового блока до капитального ремонта.
• Простота обслуживания: Отсутствие приводных ремней исключает операции по их натяжению и замене.
• Запуск «Звезда-Треугольник»: Снижает пусковые токи и предотвращает просадки напряжения в сети завода.
