Принцип работы двухколонной адсорбционной системы
Стандартный рефрижераторный метод ограничен точкой росы +3 °C. При более низкой температуре вода замерзает в испарителе. Для уличных магистралей с морозами до -40 °C требуется физическая адсорбция — поглощение влаги гранулированным наполнителем (активированный оксид алюминия Al2O3 и молекулярные сита).
Установка включает две стальные колонны, заправленные адсорбентом, работающие в цикличном режиме:
- Цикл адсорбции (Рабочая фаза): Сжатый воздух под магистральным давлением подается в первую колонну. Гранулы адсорбента мгновенно связывают молекулы воды, выдавая на выходе сухой поток с точкой росы -40 °C.
- Цикл десорбции (Регенерация поглотителя): Во второй колонне давление сбрасывается до атмосферного. Сухой воздух или нагретый поток продувает слой наполнения, выдувая накопленную влагу наружу. По истечении 5–10 минут автоматический клапанный блок переключает фазы.
Технологическое разделение: Холодная (QH) vs Горячая (QE) регенерация
Метод регенерации определяет расход сжатого воздуха и окупаемость оборудования на предприятии.
1. Холодная регенерация (Серия Xeleron QH)
Для продувки колонны используется 12–15% осушенного сжатого воздуха, сбрасываемого в атмосферу. Конструкция проста, не содержит нагревательных элементов и обладает минимальной первоначальной стоимостью. Рекомендуется для пневмосетей малой и средней мощности.
2. Горячая регенерация (Серия Xeleron QE)
Регенерация адсорбента выполняется встроенными ТЭНами или воздуходувкой при температуре +180...+220 °C. Унос сжатого воздуха снижается до 0–5%. Старшие модели (QE-069 — QE-280) оснащаются сенсорным контроллером PLC и гигрометрическим датчиком точки росы, отслеживающим реальную влажность выходящего воздуха и переключающим колонны по факту насыщения.
Математическая модель расчёта уноса воздуха и подбора компрессора
При выборе адсорбера холодной регенерации (α = 0.15) мощность компрессорного парка рассчитывается с учётом расходов на продувку колонн:
Vкомп = Vпотреб / (1 − α) × F1 × F2
Где Vпотреб — чистый расход цеха, α — доля воздуха на регенерацию, F1, F2 — поправочные коэффициенты давления и температуры на входе.
Инженерный расчет: Если цеху требуется 10.0 м³/мин сухого воздуха с точкой росы -40 °C, установка серии QH потребует производительности компрессоров 10.0 / (1 − 0.15) = 11.76 м3/мин (соответствует компрессору 75 кВт). Серия QE снизит требуемую выработку до 10.3 м3/мин, что позволит применить компрессор мощностью 55 кВт.
Технические характеристики модельного ряда Xeleron
Серия Xeleron QH (Холодная регенерация, -40 °C)

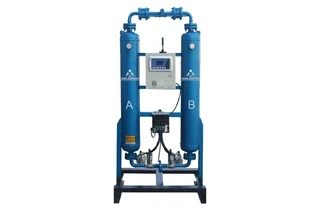

- Xeleron QH-015: 1500 л/мин (1.5 м³/мин), 10 bar. Сопряжение с компрессорами 11 кВт.
- Xeleron QH-020: 2000 л/мин (2.0 м³/мин), 10 bar. Для установок 15 кВт.
- Xeleron QH-026: 2600 л/мин (2.6 м³/мин), 10 bar. Сопряжение с мощностью 18.5 кВт и 22 кВт.

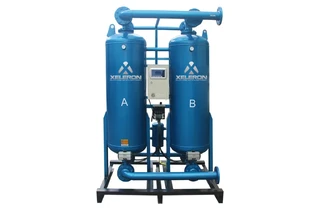

- Xeleron QH-038: 3800 л/мин (3.8 м³/мин), 11 bar. Для установок 22 кВт и 30 кВт.
- Xeleron QH-069: 6900 л/мин (6.9 м³/мин), 10 bar. Сопряжение с 37 кВт и 45 кВт.
- Xeleron QH-180: 18 000 л/мин (18.0 м³/мин), 10 bar. Для компрессорных станций от 110 кВт.
Серия Xeleron QE (Горячая регенерация, -40 °C)
- Xeleron QE-026: 2600 л/мин (2.6 м³/мин), 10 bar. Минимальный унос, ТЭН-нагрев.

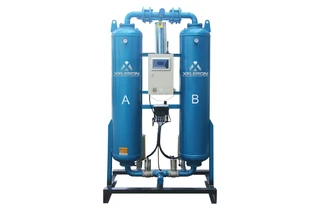

- Xeleron QE-038: 3800 л/мин (3.8 м³/мин), 10 bar. Высокая энергоэффективность.
- Xeleron QE-069: 6900 л/мин (6.9 м³/мин), 10 bar. Сенсорный экран PLC + Датчик точки росы.

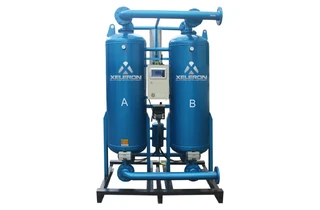

- Xeleron QE-110: 11 000 л/мин (11.0 м³/мин), 10 bar. Промышленный PLC-контроллер.

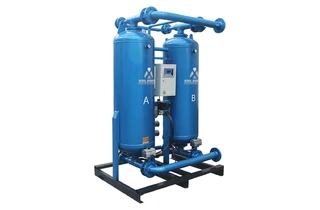

- Xeleron QE-180 / QE-280: 18 000 — 28 000 л/мин (18–28 м³/мин). Для крупных заводов.
Области применения и защита производств
Глубокая очистка воздуха с точкой росы -40 °C необходима при повышенных требованиях к технологии:
- Уличная пневмосеть зимой: Предотвращает замерзание влаги и образование пробок в трубах при наружной температуре до -40 °C.
- Лазерная резка прецизионного класса: Влага в защитном газе разрушает кварцевые линзы оптических головок и вызывает пористость реза.
- Фармацевтика и химический синтез: Исключает гидратацию и комкование сухих порошковых суспензий при фасовке.
Правила установки фильтрационной обвязки
Масляный нагар необратимо отравляет адсорбент. Для долговечной работы адсорбера монтируют следующую цепочку:
- Винтовой компрессор (15 кВт — 75 кВт).
- Воздушный ресивер.
- Коалесцентный фильтр тонкой масляной очистки 0.01 мг/м³ (защита гранул от масляной пленки).
- Адсорбционный осушитель (удаление влаги до -40 °C).
- Обеспыливающий пылевой фильтр 1 мкм (улавливание истирающейся пыли адсорбента).
Часто задаваемые вопросы (FAQ)
1. Каков срок службы адсорбента в осушителях Xeleron?
При условии исправной предварительной фильтрации от масла (до 0.01 мг/м³) срок службы активированного оксида алюминия составляет от 3 до 5 лет непрерывной эксплуатации.
2. Почему масляный фильтр перед адсорбером важнее, чем перед рефрижераторным осушителем?
Капли масла покрывают поры оксида алюминия непроницаемой пленкой, блокируя впитывание влаги. Нарушенная структура адсорбента не восстанавливается при десорбции и требует полной замены засыпки.
3. Какую выгоду даёт датчик точки росы в серии Xeleron QE?
Датчик измеряет фактическую влажность на выходе и переключает колонны только при реальном насыщении адсорбента, а не по таймеру. Это сокращает расход электроэнергии на нагрев ТЭНов на 30–50%.
4. Зачем нужен пылевой фильтр после адсорбционного осушителя?
Гранулы адсорбента под действием пневматических пульсаций немного истираются, выделяя пыль. Фильтр 1 мкм удерживает мелкие абразивные частицы от попадания в станки с ЧПУ.
5. Можно ли устанавливать адсорбционный осушитель на улице зимой?
Корпус установки и управляющие клапаны должны находиться в помещении с температурой выше +2 °C. При этом выходящий сухой воздух с точкой росы -40 °C подается в наружные трубы без риска промерзания.
