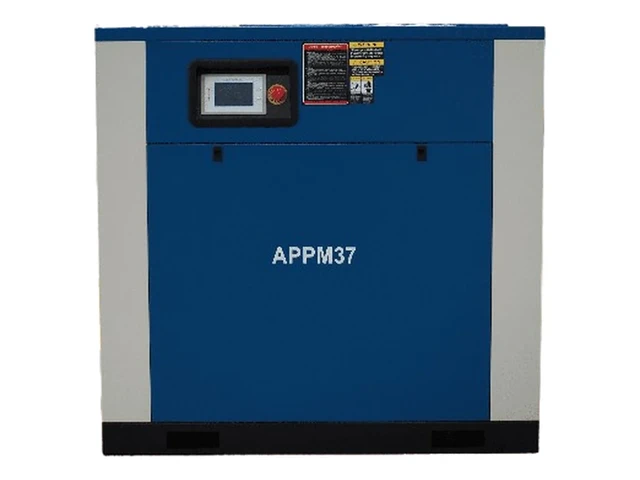

Для современных промышленных предприятий, машиностроительных заводов и линий автоматической сборки, где внедряются жесткие стандарты энергосбережения, разработана сверхэффективная компрессорная станция нового поколения. Маслозаполненный винтовой компрессор Baldor APPM 37-8G мощностью 37 кВт (50 л.с.) — это высокотехнологичная установка, оснащенная синхронным двигателем на постоянных магнитах (PM) и интеллектуальным инвертором (VSD). Производя до 5.5 м³/мин (5500 литров в минуту) сжатого воздуха при давлении 8 бар, эта машина радикально снижает затраты завода на электроэнергию по сравнению с классическими моделями.
Синхронный двигатель (PM) и высший класс КПД
Фундаментальным прорывом серии APPM является отказ от традиционных асинхронных моторов в пользу двигателей на постоянных магнитах (Permanent Magnet). Магнитное поле ротора формируется не за счет потребления электроэнергии из сети (намагничивания), а за счет встроенных мощных редкоземельных магнитов NdFeB. Это устраняет индукционные потери и обеспечивает феноменальный КПД двигателя (до 96-97%), соответствующий строгим стандартам IE4 и IE5.
Двигатель имеет безподшипниковую конструкцию со стороны привода — его ротор насажен непосредственно на удлиненный вал ведущего ротора винтового блока. Этот 100% прямой коаксиальный привод исключает любые трансмиссионные потери (нет ни муфт, ни ремней, ни редукторов) и делает станцию невероятно компактной и безотказной.
Инверторное регулирование (VSD) и экономия до 40%
Baldor APPM 37-8G не имеет энергозатратного режима холостого хода. Встроенный частотный преобразователь (инвертор) непрерывно анализирует давление в цеховой пневмосети. Если станки начинают потреблять меньше воздуха, инвертор плавно снижает обороты PM-двигателя. Благодаря постоянным магнитам, двигатель сохраняет свой высочайший КПД даже на сверхнизких оборотах, чего невозможно добиться на обычных моторах. В результате компрессор потребляет ровно столько киловатт, сколько воздуха требуется цеху в данную секунду, экономя предприятию сотни тысяч рублей в год.
Применение компрессора Baldor APPM 37-8G на производстве
Производительность до 5500 л/мин делает эту модель идеальной для цехов с неравномерным потреблением:
- Машиностроение и сборка: Питание систем зажимов токарно-фрезерных центров с ЧПУ и пневмоинструмента на сборочных конвейерах (где расход воздуха постоянно скачет).
- Производство ПЭТ-тары и упаковки: Обеспечение автоматов выдува бутылок и упаковочных термотоннелей.
- Деревообрабатывающие фабрики: Работа пневмоцилиндров на кромкооблицовочных станках и покрасочных камерах (где требуется абсолютно ровный поток).
- Лазерная резка металла: Снабжение оптических лазерных комплексов сухим воздухом (требуется установка адсорбционного осушителя).
Подготовка воздуха и термодинамика
Сжатие 5.5 кубов воздуха до 8 бар сопровождается выделением 37 кВт тепла. Эффективный отвод тепловой энергии обеспечивает комбинированный воздушно-масляный радиатор с интеллектуальным вентилятором, который также меняет скорость вращения, снижая шум. Трехступенчатая гравитационно-центробежная сепарация очищает воздух от масла (остаток не более 3 мг/м³). Для удаления конденсата (воды) в магистраль обязательна установка промышленного рефрижераторного осушителя.
Важно: для корректной работы инвертора пневмосеть обязана включать воздушный ресивер объемом от 1000 до 1500 литров.
Преимущества компрессора Baldor APPM 37-8G (37 кВт)
- Двигатель PM (Синхронный): Идеальный КПД (IE4/IE5) и отсутствие потерь на намагничивание ротора.
- 100% прямой привод (без муфты): Ротор мотора висит прямо на валу винтового блока — никаких потерь и подшипников.
- Инвертор (VSD): Экономия электричества до 40% и полное отсутствие пусковых токов (Soft Start).
Частые вопросы о Baldor АРРМ37-8G
Синхронный PM-двигатель практически не требует ТО. В нем нет графитовых щеток, а благодаря посадке ротора прямо на вал винтового блока, со стороны привода отсутствуют подшипники, требующие смазки или замены. Достаточно содержать двигатель в чистоте для нормального охлаждения.
Для пропускания потока 5.5 м³/мин без падения давления внутренний диаметр центральной пневмотрубы должен быть не менее 1.5 дюйма (DN40). Если магистраль длиннее 100 метров, настоятельно рекомендуем использовать 2 дюйма (DN50).
Благодаря инвертору пусковые токи отсутствуют. Номинальный ток на пике (100% производительности) достигает 70-75 Ампер. В электрощите (ГРЩ) необходимо установить автомат защиты номиналом 100А. Подключение выполняется медным силовым кабелем сечением от 4х25 до 4х35 мм².
Обязательно. Компрессор выделяет 37 кВт тепла. Установка машины в замкнутом помещении без принудительной вытяжки (короба от радиатора на улицу) приведет к аварийной остановке по перегреву масла уже через час работы.
