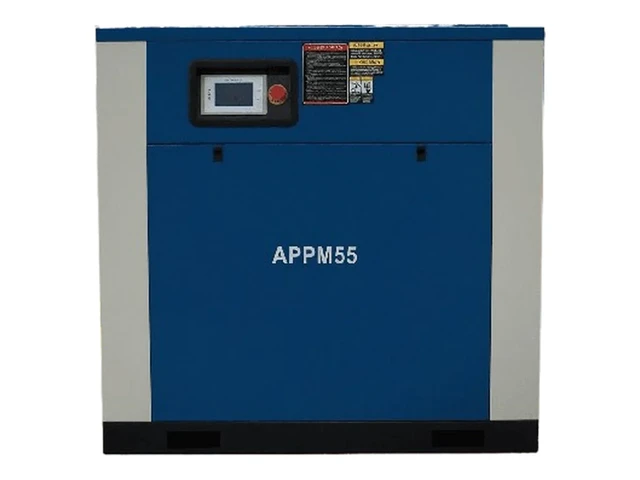

Для централизованного снабжения воздухом гигантских промышленных кластеров, тяжелого машиностроения и ГОКов, где критически важна максимальная энергоэффективность, спроектирована инновационная станция тяжелого класса. Маслозаполненный винтовой компрессор Baldor APPM 55-8G мощностью 55 кВт (75 л.с.) — это флагманская инверторная установка с синхронным двигателем на постоянных магнитах (PM). Генерируя до 9.0 м³/мин (9000 литров в минуту) сжатого воздуха при давлении 8 бар, эта компрессорная станция способна снизить счета завода за электричество на миллионы рублей.
Двигатель на постоянных магнитах (PM) и прямой коаксиальный привод
Основой высочайшей энергоэффективности серии APPM является полный отказ от классических асинхронных двигателей. В Baldor APPM 55-8G используется синхронный мотор, магнитное поле в роторе которого создается мощными постоянными магнитами NdFeB. Это полностью исключает потери электроэнергии на намагничивание, обеспечивая двигателю феноменальный КПД (до 96-97%) по стандартам IE4/IE5 во всем диапазоне оборотов.
Архитектура привода также уникальна. Двигатель не имеет собственных подшипников со стороны привода — его ротор напрессован непосредственно на ведущий вал винтового блока. В системе нет ни ремней, ни соединительных муфт. Это 100% прямая передача мощности без малейших механических потерь на трансмиссию.
Инверторное регулирование (VSD) и экономия до 40%
Обычный компрессор мощностью 55 кВт при снижении потребления воздуха на заводе переходит в энергозатратный режим холостого хода, продолжая сжигать до 25 кВт электроэнергии впустую. Baldor APPM 55-8G полностью лишен этого недостатка. Встроенный промышленный частотный преобразователь (VSD) считывает давление в пневмосети и плавно меняет частоту вращения синхронного двигателя. Компрессор выдает ровно столько воздуха, сколько нужно станкам в данную секунду (устраняя холостой ход). Это, в сочетании с высоким КПД магнитов, обеспечивает экономию электричества до 40% в год. Инвертор также реализует функцию Soft Start (плавный пуск), убирая пусковые токи и защищая подстанцию предприятия от просадок напряжения.
Применение компрессора Baldor APPM 55-8G в промышленности
Производительность до 9 кубометров в минуту делает эту станцию идеальной для энергоемких объектов с неравномерным потреблением:
- Машиностроение и металлургия: Питание систем зажимов десятков станков с ЧПУ, мощных гидравлических прессов и пневмоцилиндров кантователей.
- ГОКи и карьерные разработки: Снабжение систем масштабной флотации и буровых установок.
- Производство цемента и сухих смесей: Аэрация огромных силосов и работа линий пневмокамерных насосов для перекачки сырья.
- Деревообрабатывающие комбинаты: Работа пневматических линий прессов и систем мощной аспирации (вытяжки).
Охлаждение, сепарация и автоматика
Сжатие 9000 литров воздуха в минуту сопровождается выделением до 55 кВт тепла. Для надежного охлаждения станция оснащена массивным алюминиевым радиатором с интеллектуальным инверторным вентилятором (меняющим скорость для снижения шума). Интегрированная трехступенчатая сепарация очищает воздух от масла (менее 3 мг/м³). Для удаления влаги из магистрали необходимо установить промышленный рефрижераторный осушитель.
Важное инженерное требование: несмотря на плавный запуск (VSD), компрессор колоссальной мощности строго запрещено подключать к цеховой пневмосети без буферной емкости! Пневмосеть обязана включать магистральный воздушный ресивер объемом от 2000 до 3000 литров.
Преимущества компрессора Baldor APPM 55-8G (55 кВт)
- Двигатель PM (Синхронный): Идеальный КПД (IE4/IE5) без потерь на индукционное намагничивание.
- 100% прямой привод без муфты: Ротор мотора установлен прямо на вал винтового блока.
- Инвертор (VSD): Экономия миллионов рублей в год и полное отсутствие пусковых токов.
Частые вопросы о Baldor АРРМ55-8G
Для пропускания огромного потока 9.0 м³/мин без катастрофических аэродинамических потерь, внутренний диаметр центральной пневмотрубы (металл или полипропилен) должен быть не менее 2.5 дюймов (DN65). При магистралях длиннее 150 метров используйте 3 дюйма (DN80).
Благодаря инвертору пусковые токи отсутствуют (двигатель разгоняется плавно). Номинальный рабочий ток на пике достигает 105-110 Ампер. В главном распределительном щите (ГРЩ) необходимо установить автомат защиты (тип D) номиналом 160А. Подключение — медным кабелем сечением от 4х35 до 4х50 мм².
Конструкция двигателя PM предельно проста. Он не имеет подшипников со стороны винтового блока и графитовых щеток. Техническое обслуживание сводится исключительно к продувке ребер охлаждения от цеховой пыли.
Обязательно. Компрессор выделяет 55 кВт тепловой энергии. Обязателен жесткий монтаж вытяжного воздуховода (сечением не менее 800х800 мм) от крыши компрессора на улицу, а также установка приточных жалюзи в стене. Без вытяжки машина перегреется за 30 минут.
