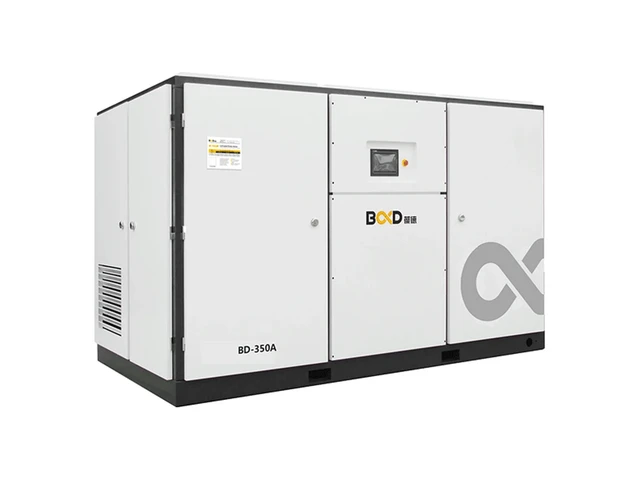

Для энергообеспечения крупнейших металлургических заводов, горно-обогатительных комбинатов и цементных фабрик требуются бескомпромиссные энергетические решения. Маслозаполненный винтовой компрессор Baldor BD-350A4 мощностью 250 кВт — это флагманская машина сверхтяжелого класса, спроектированная для выработки гигантских объемов сжатого воздуха (до 41 м³/мин). Коаксиальный прямой привод и увеличенный ресурс винтового блока гарантируют стабильную работу станции в режиме 24/7 при избыточном рабочем давлении 10 бар в самых суровых промышленных условиях.
Конструктивные особенности и прямой привод серии Baldor BD
Станция Baldor BD-350A4 комплектуется мощнейшим асинхронным электродвигателем промышленного класса на 250 кВт. В отличие от классических систем с ременной передачей, здесь крутящий момент передается на роторы исключительно через упругую муфту прямого привода. Это коаксиальное соединение соосных валов минимизирует вибрации, снимает радиальные нагрузки с подшипников и обеспечивает 99.9% КПД трансмиссии.
Сердцем компрессора является винтовой блок гигантского типоразмера с прецизионными асимметричными роторами. Увеличенный диаметр винтовой пары позволяет роторам вращаться на сверхнизких оборотах. Снижение угловой скорости вращения улучшает термодинамику заполнения камер воздухом, предотвращает перегрев металла и радикально увеличивает срок службы усиленных подшипниковых узлов SKF (до 50 000 - 60 000 часов наработки).
Применение компрессора Baldor BD-350A4 в индустрии
Станция Baldor BD-350A4 на 250 кВт способна централизованно снабжать сжатым воздухом целые промышленные кластеры:
- Горная и добывающая отрасль (ГОКи): Обеспечение систем масштабного пневмобурения, откачки воды и работы пневмоударников в карьерах.
- Судостроительные верфи: Одновременное питание сотен мощных пескоструйных установок и промышленных краскораспылителей.
- Тяжелая металлургия и кузни: Питание гигантских пневмопрессов, приводов запорной арматуры и обдув раскаленных слябов.
- Производство цемента: Магистральная транспортировка тысяч тонн сыпучих фракций (пневмотранспорт) и аэрация силосов.
Термодинамика сжатия и физика подбора
Проектирование пневмосети опирается на базовый закон термодинамики: рост рабочего давления нагнетания неизбежно снижает производительность машины. Компрессор Baldor BD-350A4 спроектирован для выработки воздуха в широком диапазоне: при давлении 8 бар он генерирует максимальный объем (около 41 м³/мин), а при заводской настройке на 10 бар его производительность пропорционально снижается (до 33–37 м³/мин). Точный расчет диаметра магистралей предотвращает эффект дросселирования.
Генерация воздушного потока в сотни литров в секунду требует огромной буферной емкости. Для защиты двигателя мощностью 250 кВт от токов перегрузки при частых циклах «загрузка/разгрузка» компрессор Baldor BD-350A4 должен обязательно работать с каскадом воздушных ресиверов суммарным объемом от 10 000 до 15 000 литров.
Охлаждение, сепарация и микропроцессорный контроль
Для эффективного отвода тепла (выделяется свыше 250 кВт тепловой энергии) компрессор оснащен массивным двухсекционным воздушно-масляным радиатором с независимыми осевыми вентиляторами. Встроенная центробежная система сепарации снижает унос масляных паров до безопасных 3 мг/м³. Для удаления конденсата пневмомагистраль после компрессора необходимо доукомплектовать промышленным рефрижераторным осушителем пропускной способностью не менее 45 м³/мин.
Станция управляется интеллектуальным ПЛК-контроллером. На русифицированный дисплей выводятся параметры температуры нагнетания, давления, тока по фазам и напряжения. Мощная автоматика защищает оборудование от перегрева и перекоса фаз, а поддержка протоколов Modbus/RS485 позволяет легко интегрировать компрессор в общую АСУ ТП завода для дистанционного управления.
Преимущества компрессора Baldor BD-350A4 (250 кВт)
- Высшая надежность: Прямой коаксиальный привод и низкие обороты роторов гарантируют долгую работу без поломок в режиме 24/7.
- Запас прочности охлаждения: Увеличенная площадь радиатора исключает перегрев компрессора даже в горячих производственных цехах.
- Централизация: Одна станция на 250 кВт заменяет каскад малых компрессоров, экономя средства на ТО и прокладке труб.
Частые вопросы о Baldor BD-350A4
Да, это критически важно. Двигатель на 250 кВт выделяет огромное количество тепла. Компрессорную комнату необходимо оборудовать мощными вытяжными коробами с вентиляторами для отвода горячего воздуха на улицу и приточными окнами для забора холодного воздуха.
Для прокачки потока в ~680 л/с без критических аэродинамических потерь, внутренний диаметр главной трубы должен составлять не менее 150 мм (DN150). Использование узких труб вызовет турбулентность и просадку давления.
Объем масляной системы в машинах серии Baldor BD-350A4 очень большой. Регламентная замена компрессорного масла, картриджа сепаратора и фильтров проводится каждые 3000 – 4000 моточасов (после обкатки на 500 часах).
В базовой комплектации компрессор Baldor BD-350A4 предназначен только для установки внутри отапливаемых (не ниже +5°C) и защищенных от осадков производственных помещений. Для уличного размещения требуются контейнерные решения (блок-боксы с обогревом).
